Колчков В.И. ВЗАИМОЗАМЕНЯЕМОСТЬ и НОРМИРОВАНИЕ ТОЧНОСТИ. М.: Учебное пособие, 2009

Допуск (Т) размера - это разность между наибольшим и наименьшим предельными размерами или абсолютное значение алгебраической разности между верхним и нижним отклонениями.

Допуск всегда положителен. Он определяет допускаемое поле рассеяния действительных размеров годных деталей в партии, т. е. заданную точность изготовления. С уменьшением допуска качество изделий, как правило, улучшается, но стоимость производства увеличивается.

Для наглядного представления размеров, предельных отклонений и допусков, а также характера соединений используют графическое, схематическое изображение полей допусков, располагаемых относительно нулевой линии (рис.2.1).

Посадка

Посадка отверстия и вала

Рис. 2.1 Поля допусков отверстия и вала при посадке с зазором (отклонения отверстия
положительны, отклонения вала отрицательны)

Нулевая линия - это линия, соответствующая номинальному размеру, от которой откладываются отклонения размеров при графическом изображении допусков и посадок. При горизонтальном расположении нулевой линии положительные отклонения откладываются вверх от нее, а отрицательные - вниз.


Поле допуска - это поле, ограниченное верхним и нижним отклонениями. Поле допуска определяется величиной допуска, а его положение относительно номинального размера определяется основным отклонением.

Основное отклонение(Eo) - одно из двух отклонений (верхнее или нижнее), определяющее положение поля допуска относительно нулевой линии. Основное отклонение - это ближайшее расстояние от границы поля допуска до нулевой линии.

В готовых изделиях детали в большинстве случаев сопрягаются по своим формообразующим поверхностям, образуя соединения. Две или несколько подвижно или неподвижно соединяемых деталей называют сопрягаемыми. Поверхности, по которым происходит соединение деталей, называются сопрягаемыми поверхностями.Остальные поверхности называют несопрягаемыми (свободными). В соответствии с этим различают размеры сопрягаемых и несопрягаемых (свободных) поверхностей.

В соединении деталей, входящих одна в другую, есть охватывающие и охватываемые поверхности.

Охватывающую поверхность называют отверстие, охватываемую - вал (рис.2.1). Термины "отверстие" и "вал" относятся не посадка только к цилиндрическим деталям. Они могут быть применены к охватывающим и охватываемым поверхностям любой формы, в том числе не замкнутым, например, к плоским (паз и шпонка).

Размеры отверстий обозначают любыми заглавными буквами, например: A, B, G, Б, Ц и т.д., валов - строчными: a, b, g, б, ц и т.д. Предельные размеры обозначают с индексами max - наибольший предельный размер, min - наименьший предельный размер, например: Amax, Bmin, amax, bmin. Предельные отклонения отверстий обозначают: верхнее - ES, нижнее - EI, валов - соответственно es и ei.

При решении других задач, например расчёта размерных цепей, предельные отклонения можно обозначать Es - верхнее отклонение, Ei - нижнее. Таким образом, для отверстия ES = Dmax - D; EI = Dmin - D; для вала es = dmax - d; ei = dmin - d; для любого размера Es = Amax - A; Ei = Amin - A или Es = amax - a; Ei = amin - a.
Допуски размеров охватывающей и охватываемой поверхностей называют соответственно допуском отверстия () и допуском вала (Ta).

По степени свободы взаимного перемещения деталей различают следующие соединения:

  • а) неподвижные неразъемные соединения, в которых одна соединяемая деталь неподвижна относительно другой в течение всего времени работы механизма: соединения деталей сваркой, клепкой, клеем, соединения с гарантированным натягом (например, бронзового венца червячного колеса со стальной ступицей); первые три вида этих соединений разборке не подвергаются, а четвертый может разбираться лишь при крайней необходимости;
  • б) неподвижные разъемные соединения, отличающиеся от предыдущих тем, что в них возможно перемещение одной детали относительно другой при регулировке и разборке соединения при ремонте (например, крепежные резьбовые, шлицевые, шпоночные, клиновые и штифтовые соединения);
  • в) подвижные соединения, в которых одна соединяемая деталь во время работы механизма перемещается относительно другой в определенных направлениях.

В каждую из групп входит много разновидностей соединений, имеющих свои конструктивные особенности и свою область применения. В зависимости от эксплуатационных требований сборку соединений осуществляют с различными посадками.

Посадкой называется характер соединения деталей, определяемый величиной получающихся в нем зазоров или натягов.

Посадка характеризует большую или меньшую свободу относительного перемещения или степень сопротивления взаимному смещению соединяемых деталей. Тип посадки определяется величиной и взаимным расположением полей допусков отверстия и вала. Номинальный размер отверстия и вала, составляющих соединение является общим и называется номинальным размером посадки.

Если размер отверстия больше размера вала, то их разность называется зазором (S), т.е. S = D - d больше или равно 0; если размер вала до сборки больше размера отверстия, то их разность называется натягом (N), т.е. N = d - D > 0. В расчетах натяг принимают как отрицательный зазор.

При расчёте посадок определяют предельные и средний зазоры или натяги. Наибольший (Smax), наименьший (Smin) и средний зазор (Sm), равны: Smax = Dmax - dmin; Smin = Dmin - dmax; Sm = 0,5·(Smax + Smin). Наибольший (Nmax), наименьший натяги (Nmin) и средний натяг (Nm) равны: Nmax = dmax - Dmin; Nmin = dmin - Dmax; Nm = 0,5·(Nmax + Nmin).

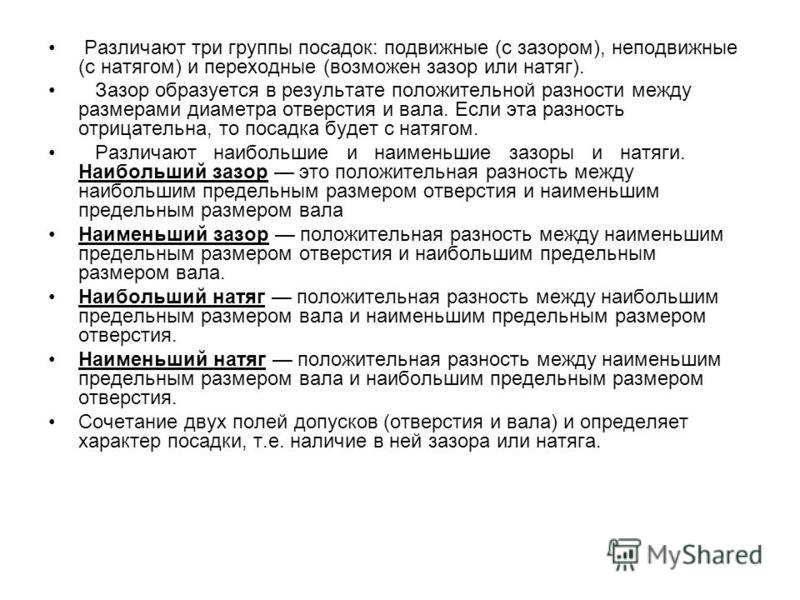

Посадки разделяются на три группы: с зазором, с натягом и переходные посадки.

Посадка с зазором - посадка, при которой обеспечивается зазор в соединении (поле допуска отверстия расположено над полем допуска вала, рис. 2.2, а.. К посадкам с зазором относятся также посадки, в которых нижняя граница поля допуска отверстия совпадает с верхней границей поля допуска вала, т. е. Smin= 0.

Посадка с натягом - посадка, при которой обеспечивается натяг в соединении (поле допуска отверстия расположено под полем допуска вала, рис. 2.2, в.

Переходная посадка - посадка, при которой возможно получение как зазора, так и натяга (поля допусков отверстия и вала перекрываются частично или полностью, рис. 2.2, б.

Схемы полей допусков
Рис.2.2. Схемы полей допусков посадок: а - с зазором; б - переходные; в - с натягом

Допуск посадки - разность между наибольшим и наименьшим допускаемыми зазорами (допуск зазора TS в посадках с зазором) или наибольшим и наименьшим допускаемыми натягами (допуск натяга TN в посадках с натягом): TS = Smax - Smin; TN = Nmax - Nmin.

В переходных посадках допуск посадки равен сумме наибольшего зазора и наибольшего натяга, взятых по абсолютному значению TS(N) = Smax + Nmax. Для всех типов посадок допуск посадки равен сумме допусков отверстия и вала, т. е. TS(N) = ТD + Td.
В переходных посадках при наибольшем предельном размере вала и наименьшем предельном размере отверстия получается наибольший натяг (Nmax), а при наибольшем предельном размере отверстия и наименьшем предельном размере вала - наибольший зазор (Smax). Минимальный зазор в переходной посадке равен нулю (Smin = 0). Средний зазор или натяг равен половине разности наибольшего зазора и наибольшего натяга Sm(Nm) = 0,5·(Smax - Nmax). Положительное значение соответствует зазору Sm, отрицательное - натягу Nm.
